SCVC Coassiali FLANGIA - SCVA-7
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SCVA Ortogonali - SCVA-7 - DATI TECNICI
| FORZA 80000N FORCE 80000N |
Diametro vite 60 Screw diameter 60 |
Passo vite 9 Screw pitch 9 |
||||
| Velocità mm/sec Speed |
3,3 | 4,3 | 6,7 | 10,9 | 14 | |
| Potenza installata KW Motor power KW |
2,2 | 3 | 4 | 5,5 | 7,5 | |
| Grandezza motore Size of motor |
132-B5 | 132-B5 | 112-B5 | 160-B5 | 160-B5 | |
| Giri motore /1' Motor RPM |
700 | 900 | 1400 | 700 | 900 | |
| Giri corona Crown wheel RPM |
22 | 29 | 45 | 72 | 93 | |

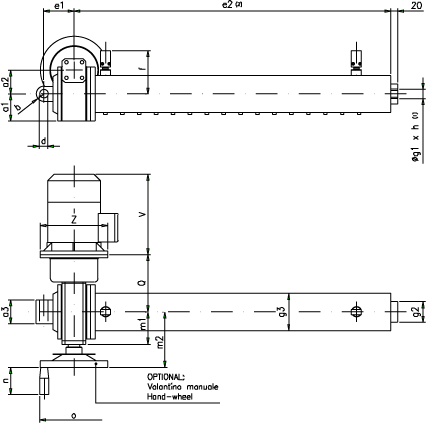

ATTUATORI SCVA Ortogonali - SCVA-7 - DIMENSIONI
| Tipo Type |
a1 | a2 | a3 | b | c | d | e1 | e2 | f | g1 | g2 | g3 | h | m1 | m2 | n | o |
| SCVA - 7 | 300 | 230 | 265 | 25 | 4 | 15 | 160 | 360 | 160 | 36x3 | 90 | 170 | 60 | 158 | 245 | 80 | 300 |
(1) Vedere ESTREMITA STELO
(2) Aggiungere il valore della corsa
Quote di massima non impegnative
DIMENSIONE "Q"
| TIPO TYPE |
Grandezza - Size | |||
| 112 | 132 | 160 | ||
| SCVA - 7 | Q | 266 | 286 | 316 |
SPECIFICA MOTORI: DIMENSIONI "V" e "Z"
| tipo type |
63A | 63B | 71A | 71B | 80A | 80B | 90S | 90L | 100L | 112M | 132S | 132M | 160M |
| V | 175 | 188 | 185 | 204 | 210 | 230 | 254 | 280 | 322 | 346 | 368 | 406 | 472 |
| Z | 140 | 140 | 160 | 160 | 200 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 350 |
