SCVC Coassiali FLANGIA - SCVA-6
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SCVA Ortogonali - SCVA-6 - DATI TECNICI
| FORZA 60000N FORCE 60000N |
Diametro vite 50 Screw diameter 50 |
Passo vite 8 Screw pitch 8 |
||||
| Velocità mm/sec Speed |
3 | 3,8 | 6 | 9,6 | 12,4 | |
| Potenza installata KW Motor power KW |
1,5 | 1,5 | 2,2 | 3 | 4 | |
| Grandezza motore Size of motor |
100-B5 | 100-B5 | 100-B5 | 132-B5 | 132-B5 | |
| Giri motore /1' Motor RPM |
700 | 900 | 1400 | 700 | 900 | |
| Giri corona Crown wheel RPM |
22 | 29 | 45 | 72 | 93 | |

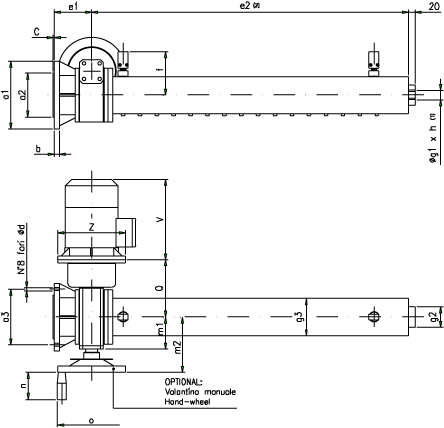

ATTUATORI SCVA Ortogonali - SCVA-6 - DIMENSIONI
| Tipo Type |
a1 | a2 | a3 | b | c | d | e1 | e2 | f | g1 | g2 | g3 | h | m1 | m2 | n | o |
| SCVA - 6 | 250 | 180 | 215 | 20 | 4 | 13 | 130 | 310 | 155 | 30x2 | 85 | 160 | 50 | 140 | 201 | 80 | 250 |
(1) Vedere ESTREMITA STELO
(2) Aggiungere il valore della corsa
Quote di massima non impegnative
DIMENSIONE "Q"
| TIPO TYPE |
Grandezza - Size | |||
| 100 | 112 | 132 | ||
| SCVA - 6 | Q | 244 | 244 | 264 |
SPECIFICA MOTORI: DIMENSIONI "V" e "Z"
| tipo type |
63A | 63B | 71A | 71B | 80A | 80B | 90S | 90L | 100L | 112M | 132S | 132M | 160M |
| V | 175 | 188 | 185 | 204 | 210 | 230 | 254 | 280 | 322 | 346 | 368 | 406 | 472 |
| Z | 140 | 140 | 160 | 160 | 200 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 350 |
